1. Základný princíp: Odpútanie sa od tradičnej štruktúry motora „železného{1}}jadra“
Bezjadrový motor (tiež známy ako motor s dutou miskou) je často považovaný za „korunovačný klenot“ poľa mikromotorov. Jeho názov je odvodený od konštrukcie rotora v tvare pohára-, ktorý je úplne bez železa. Ak sa rotačné pohony porovnávajú s „kĺbmi“ robota, potom sa bezjadrové pohony približujú „nervovým zakončeniam“ a „svalom prstov“ humanoidných robotov a slúžia ako kľúčové hnacie jednotky na dosahovanie-vysokopresných operácií.
Hnacia sila vo svojom jadre pochádza zo samotného bezjadrového motora. Odstránením konvenčného laminovaného jadra z kremíkovej ocele je rotor tvorený samonosným vinutím v tvare misky-{2}}, zatiaľ čo stator využíva vysokovýkonné -permanentné magnety. Keď je prúd pretekajúci vinutím pod napätím, interaguje s magnetickým poľom a vytvára ampérovú silu, ktorá priamo poháňa rotor k otáčaniu. Prostredníctvom redukčných mechanizmov alebo komponentov prevodovky sa tento pohyb premieňa na výstupný zdvih, rýchlosť alebo krútiaci moment, čo umožňuje presné riadenie.
Z hľadiska premeny energie sa táto štruktúra spolieha na princípy elektromagnetickej indukcie a Lorentzovej sily, aby sa dosiahla efektívna premena elektrickej energie na mechanickú energiu. Úplným odstránením železného jadra sú úplne eliminované straty krútiaceho momentu a hysterézie, ktoré sa vyskytujú u tradičných motorov, čo vedie k mimoriadne hladkej prevádzke.
Bezjadrové motory sa navyše vyznačujú extrémne nízkou rotačnou zotrvačnosťou. Ich mechanická časová konštanta je zvyčajne menšia ako 10 ms, čo poskytuje vynikajúci výkon v oblasti dynamickej odozvy, vďaka čomu sú obzvlášť vhodné pre scenáre s vysokou-rýchlosťou štartu{3}}a precízneho riadenia.
2. Konštrukčný dizajn: Inžinierske umenie miniaturizácie a vysokej integrácie
Štruktúra bezjadrového motora v podstate predstavuje rekonštrukciu tradičnej topológie motora, ktorá pozostáva z troch hlavných komponentov:
Rotor (vinutie v tvare pohára{0}):Vytvorené krížovým{0}}vinutím vysokovýkonného{1}} smaltovaného drôtu do samonosnej dutej konštrukcie
Stator (permanentný magnet):Zvyčajne sa nachádza v strede a poskytuje stabilné magnetické pole
Magnetický strmeň (vonkajší kryt):Vytvára kompletný magnetický obvod a zvyšuje hustotu toku
Vo špičkových{0}}aplikáciách, ako sú humanoidné roboty, sa bezjadrové motory zriedka používajú samostatne. Namiesto toho sú integrované do vysoko{2}}výkonných modulov ovládačov, ktoré sú zvyčajne štruktúrované ako:
Bezjadrový motor + mikro planétová prevodovka + mechanizmus vodiacej skrutky + kódovač
Táto integrovaná konfigurácia umožňuje vysoko{0}}presnú konverziu z rotačného pohybu na lineárny pohyb a je široko používaná v šikovných rukách a mikro-systémoch pohonov.

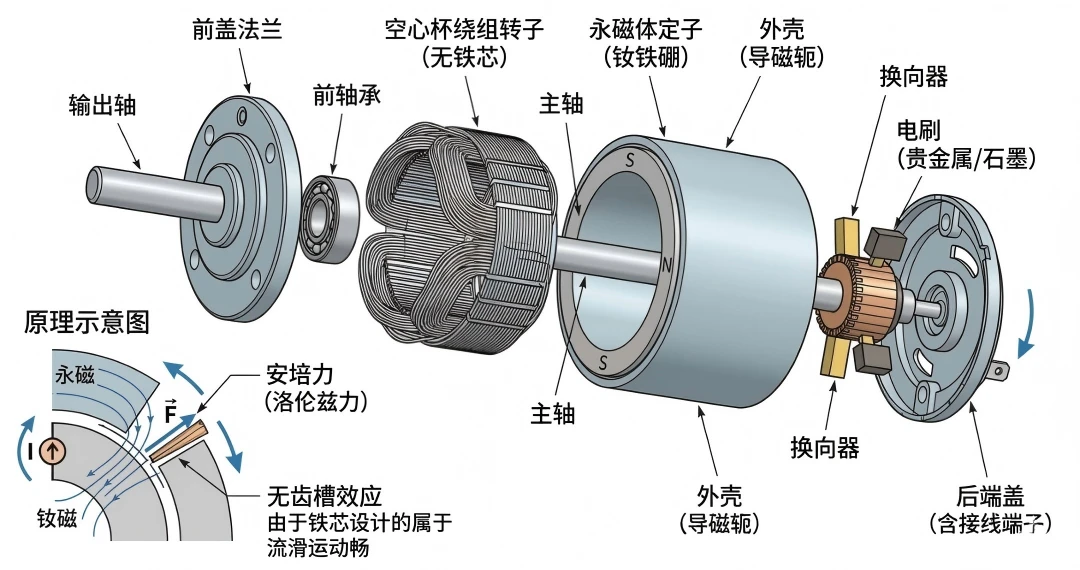

Z hľadiska inžinierskeho rozkladu medzi kľúčové komponenty patria:
Výstupný hriadeľ: dodáva konečný mechanický výkon
Predné a zadné ložiská: zaisťujú stabilitu a presnosť pri vysokých rýchlostiach
Bezjadrový navíjací rotor: primárna hnacia jednotka určujúca dynamický výkon
Vstavané-permanentné magnety: poskytujú magnetické pole s vysokou energiou-hustoty
Magnetické puzdro: optimalizuje účinnosť uzavretia magnetického obvodu
Komutačný systém (kartáčovaná štruktúra): prepína smer prúdu
Koncové kryty: integrujú spoje a poskytujú štrukturálnu ochranu
3. Materiálový systém: Vysoký výkon prichádza s vysokými nákladmi
Výkon bezjadrových motorov do veľkej miery závisí od ich materiálového systému, ktorý sa vo všeobecnosti prikláňa k špičkovým-výberom.
Magnetický obvod zvyčajne používa permanentné magnety s neodýmom a železom bórom (NdFeB) s vysokou remanenciou a koercitivitou na zabezpečenie silného a stabilného výstupu magnetického poľa. Vinutia používajú smaltovaný medený drôt vysokej -čistoty a niektoré-kvalitné produkty dokonca používajú postriebrený-medený drôt na zníženie odporových strát a zlepšenie vodivosti.
V kartáčovaných štruktúrach sa materiály kefiek často vyrábajú zo zliatin zlata, striebra alebo platiny, aby sa dosiahol nízky kontaktný odpor a dlhá životnosť. Magnetické puzdro používa vysoko-permeabilné mäkké magnetické materiály, ktoré zaisťujú účinné uzatvorenie magnetického toku.
Štrukturálne sú kryty bežne vyrobené z hliníka alebo zliatin horčíka, aby sa dosiahla ľahká konštrukcia pri zachovaní dobrého odvodu tepla. Ložiská zvyčajne používajú vysoko presnú ložiskovú oceľ alebo keramické materiály na zvýšenie odolnosti proti opotrebovaniu a prevádzkovej stability. Izolačný systém využíva vysokoteplotné polyimidové materiály, ktoré zaisťujú dlhodobú-spoľahlivosť.
4. Výrobný proces: Technológia navíjania ako hlavná bariéra
Výrobná náročnosť bezjadrových motorov je podstatne vyššia ako pri konvenčných motoroch, pričom najkritickejšou technickou bariérou je technológia vinutia.
Súčasné hlavné procesy zahŕňajú metódy šikmého navíjania a priameho navíjania, pričom šikmé navíjanie ponúka vynikajúcu konzistenciu a výkon. Keďže vinutie je úplne samonosné,-aj malé odchýlky môžu priamo ovplyvniť výkon motora.
Kľúčové kontroly procesu zahŕňajú:
Dynamické vyváženie: vysoko citlivé pri vysokých rýchlostiach (až do desiatok tisíc otáčok za minútu)
Tvarovanie a impregnácia živicou: zaisťujú štrukturálnu stabilitu vinutia počas vysoko{0}}rýchlostnej prevádzky
Presné spájanie: laserové zváranie sa používa na spojenie vinutí s komutátormi alebo svorkami
Celkovo je výroba bezjadrových motorov v podstate kombinácioupresná výroba na úrovni mikrónov-a pokročilé možnosti riadenia procesov.
5. Kľúčové výzvy: Úzke miesta v tepelnom manažmente a konzistencii
Napriek vynikajúcemu výkonu bezjadrové motory stále čelia značným technickým výzvam.
Prvým je odvod tepla. Vďaka bezželeznej a dutej štruktúre rotora je tepelná kapacita obmedzená. V podmienkach vysokej prúdovej hustoty môže nastať akumulácia tepla, ktorá ovplyvňuje životnosť izolácie alebo dokonca vedie k poruche.
Druhým je dôslednosť výroby. Vinutie v tvare pohára- má extrémne tenké steny, čo sťažuje udržiavanie valcovej presnosti, sústrednosti a dynamickej rovnováhy počas automatizovanej výroby.
Okrem toho, keďže sa produkty neustále posúvajú smerom k extrémnej miniaturizácii, integrácia kódovačov a riadiacej elektroniky v obmedzenom priestore kladie vyššie požiadavky na mikroelektronické balenie a možnosti systémovej integrácie.
6. Trhová situácia: Európske líderstvo s rýchlym domácim-dobiehaním
Na celosvetovom trhu s bezjadrovými motormi už dlho dominujú európski výrobcovia:
Maxon (Švajčiarsko): meradlo v špičkových{0}}aplikáciách, široko používané v leteckom a kozmickom priemysle a vo vedeckom výskume
Faulhaber (Nemecko): priekopník technológie šikmého navíjania
Portescap (Európa/USA): vysoko konkurencieschopný v aplikáciách medicínskych zariadení
V posledných rokoch, vďaka rýchlemu rastu humanoidnej robotiky a presnej automatizácie, čínski výrobcovia rýchlo rástli. Spoločnosti ako MOONS', Dingzhi Technology a Topband vyvinuli silné výhody v rozsahu zásielok a kontrole nákladov.
7. Vývojové trendy: Bezuhlíková, integrovaná a inteligentná evolúcia
Budúci vývoj bezjadrových motorov sa zameria na nasledujúce smery:
Po prvé, extrémna miniaturizácia. S rastom chirurgických robotov a minimálne invazívnych zariadení neustále rastie dopyt po pohonných systémoch s priemerom 6 mm alebo ešte menším.
Po druhé, bezkefkový dizajn a integrácia. Bezkartáčové konfigurácie zlepšujú životnosť, pričom integrácia kódovačov a ovládačov do motora vytvára „servo-jadrové moduly“, čo výrazne zlepšuje integráciu systému.
Po tretie, optimalizácia nákladov a domáca substitúcia. Očakáva sa, že ako dozrievajú navíjacie zariadenia a procesy, bezjadrové motory postupne nahradia tradičné mikromotory so železným{1}}jadrom.
Po štvrté, inteligencia a vytváranie sietí. Podpora priemyselných komunikačných protokolov, ako sú EtherCAT a Profinet, umožní diaľkové ovládanie a koordináciu na-systémovej úrovni.
Po piate, inovácia materiálu a konštrukcie. Technológie, ako sú rotory z kompozitných uhlíkových vlákien a vysokoteplotné{1}}permanentné magnety, ďalej zlepšia hustotu výkonu a prispôsobivosť životnému prostrediu.
Po šieste, prispôsobenie-pre konkrétne odvetvie. Pre špičkové-obory, ako sú zdravotnícke zariadenia, polovodiče a humanoidná robotika, sa stanú kľúčovými rozdielmi špecializované štrukturálne návrhy a optimalizácia riadiacich algoritmov.
